Vertragingskast

De klant benaderde Oostdam Engineering met het verzoek een 3D CAD-model te leveren van een zogenaamde vertragingskast. Het betreffende onderdeel is nogal complex van vorm en daarom moeilijk op te meten met traditionele meetmaterialen (denk aan schuifmaat).

Situatie

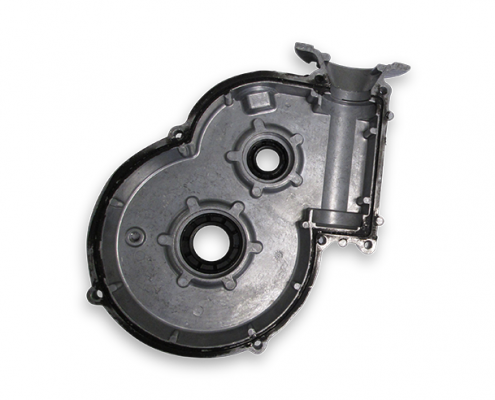

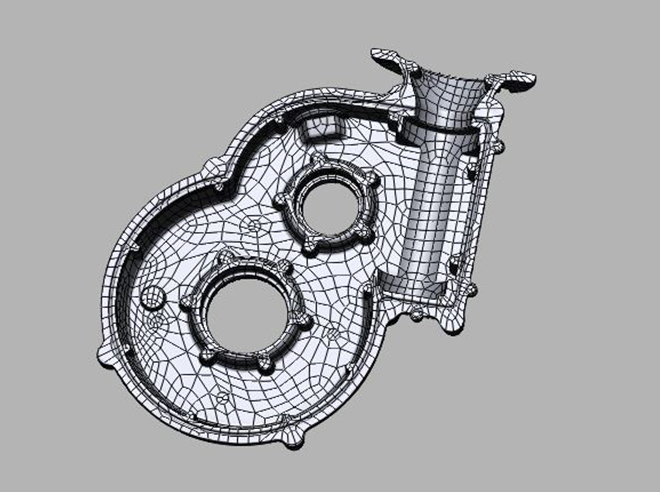

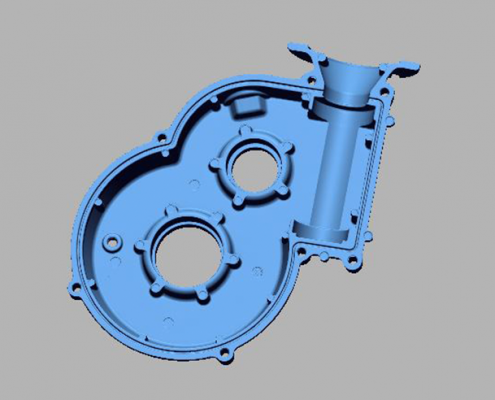

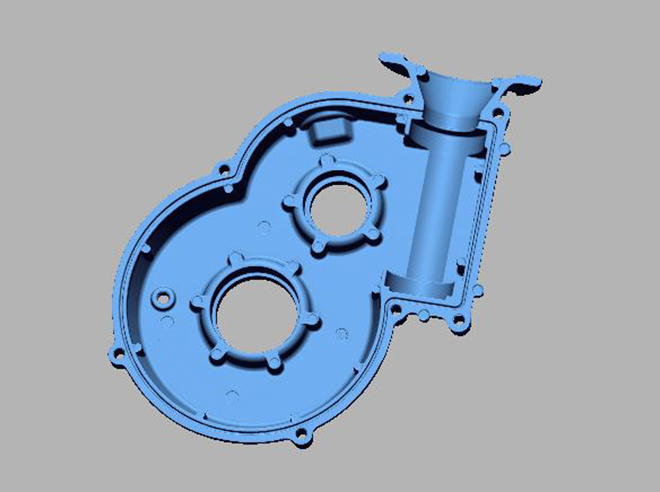

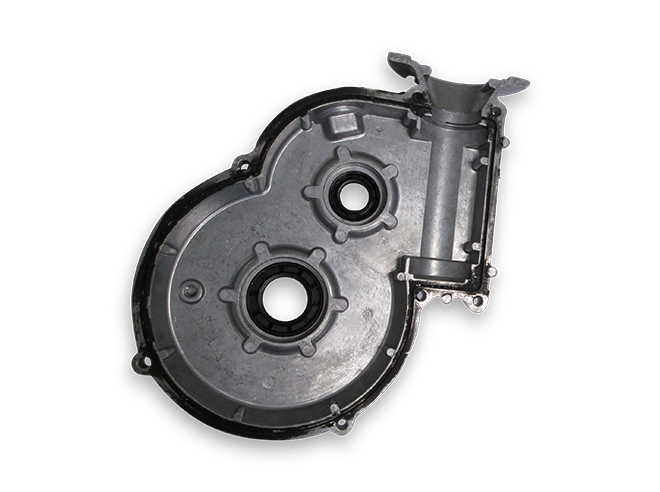

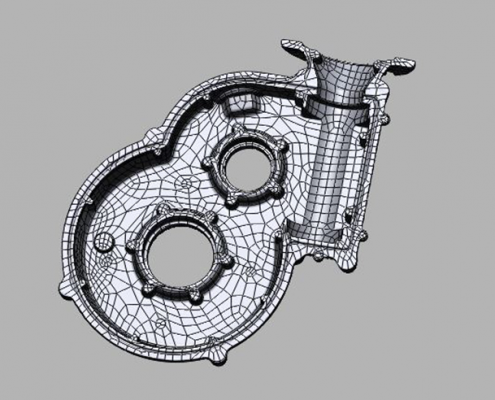

Maarten Oostdam liet de vertragingskast laserscannen en binnen één werkdag had de klant zijn vertragingskast terug. De zogenaamde puntenwolk die vervolgens ontstond, zette hij om in een 3D CAD-model volgens de 2e generatie.

XY Media Website:
http://www.wikipedia.com

Onze taak

Met het 3D model kon de klant alle maten afleiden. Het onderdeel wordt normaal gesproken geleverd door een concurrent. De klant gebruikte de verkregen informatie om zijn eigen product te verbeteren.

Gebruikte technieken

Technieken

  • 3-D scannen
  • 2e generatie reverse engineering
